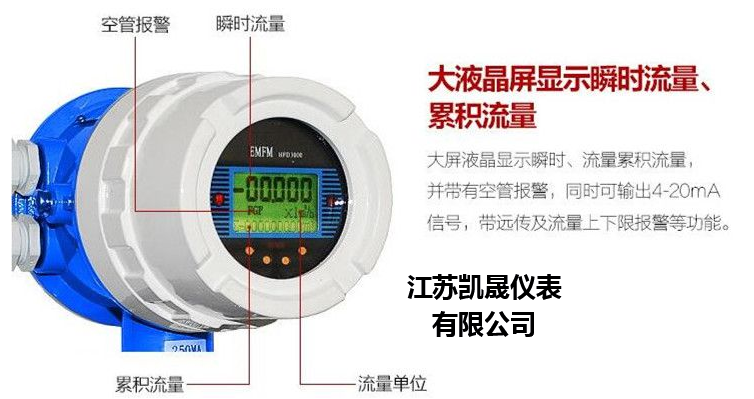

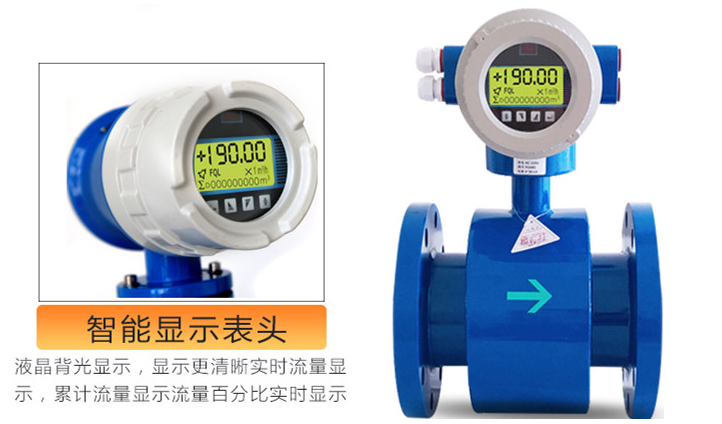

1、產品簡介

防腐型電磁流量計利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可

以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有極好的零點穩定性和不受流體噪聲干擾影響。

從而具有高穩定性、高可靠性的特點。防腐型電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、

污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、

環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。

2、工作原理

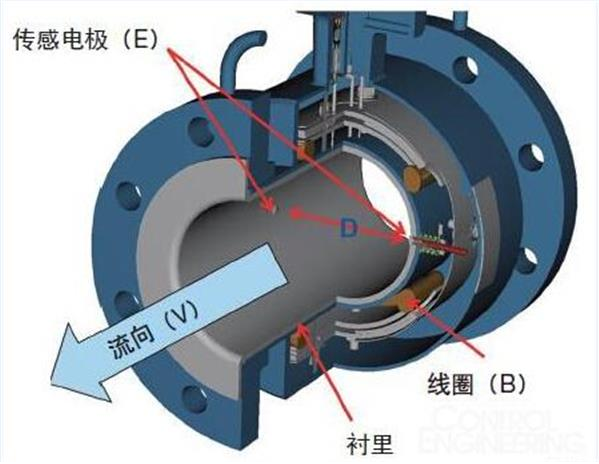

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方

向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方

向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動

勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化

器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

E=KBdv

式中：E---------------為電極間的信號電壓

          B-----------------磁通密度（T）

          d------------------測量管內徑

          v------------------平均流速（m/s）

式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應

的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。

由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結

果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流

量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修

正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并

且有分高的可靠性。

●儀表結構簡單、可靠，無可動部件，工作壽命長；

●可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；

●測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

●合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；

●采用16位嵌入式微處理器，運算速度快，精度高；

●轉換器采用新穎勵磁方式，功耗低、零點穩定、度高。流量范圍度可達150：1；

●具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；

●具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；

●內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；

●具有RS485或RS232C數字通訊信號輸出；

●轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

●恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用。

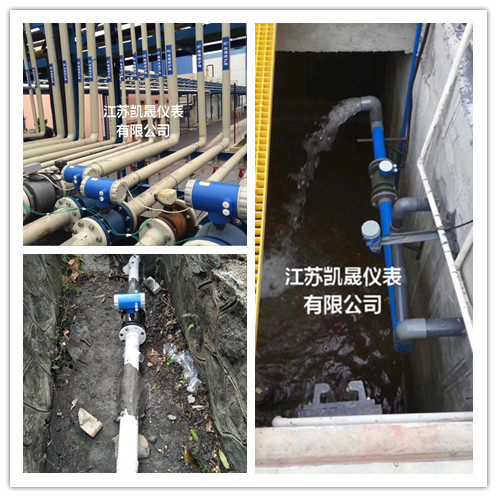

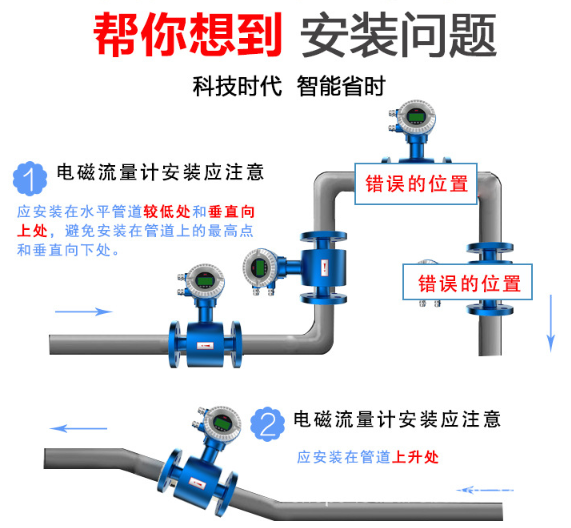

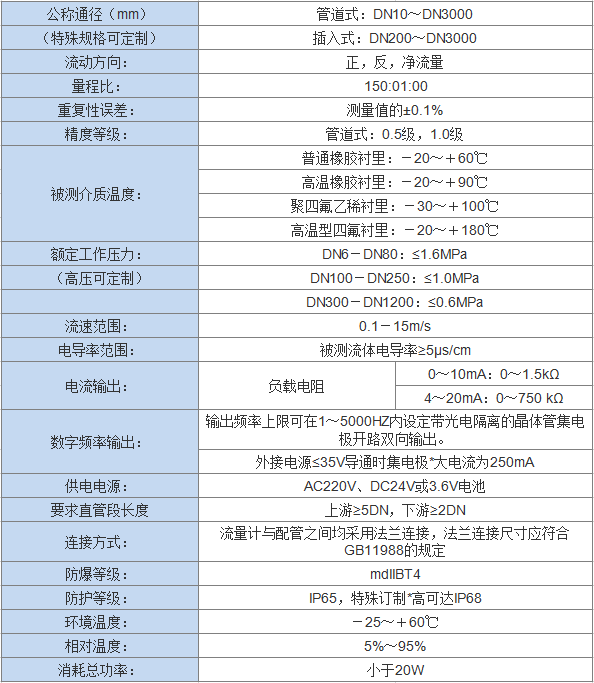

一、技術參數

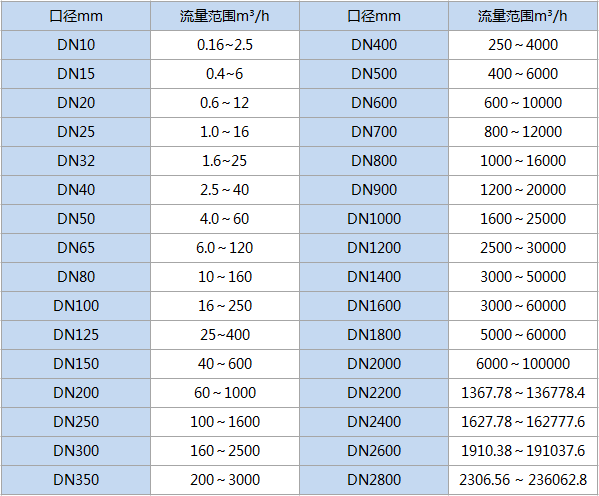

二、流量范圍

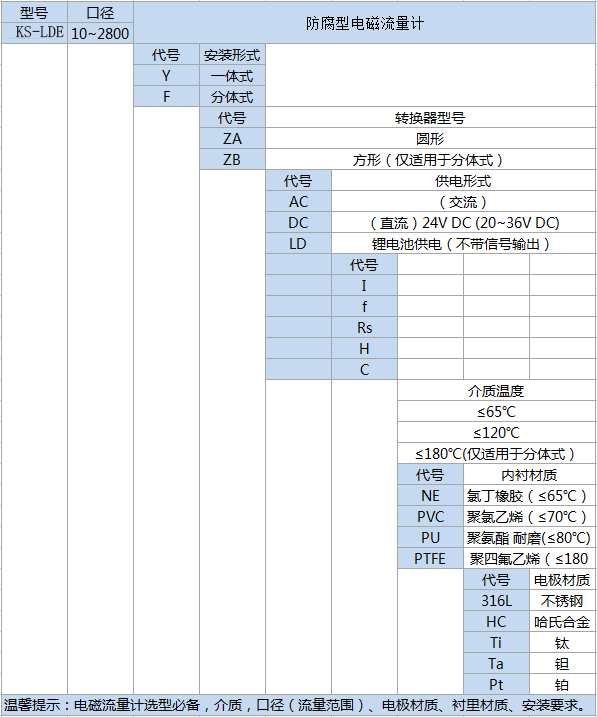

一、產品選型

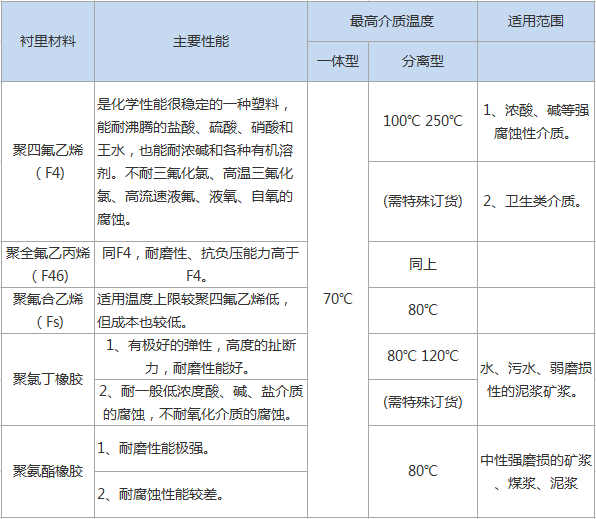

二、襯里選型

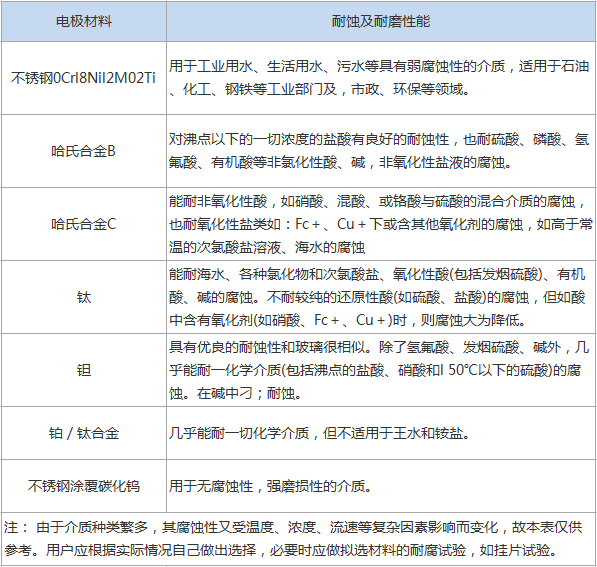

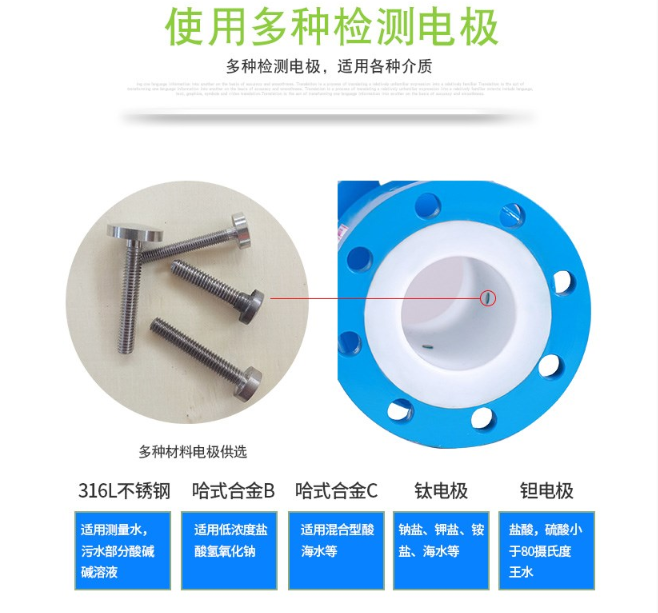

三、電極選型
